ASUS GTX295

收藏者:ZZC  藏品属地:四川成都  藏品年代:0000  类目:显示卡  核心代码:CODE  DX:00  总线接口:000 00  显存容量:000MB  价位代码:FC

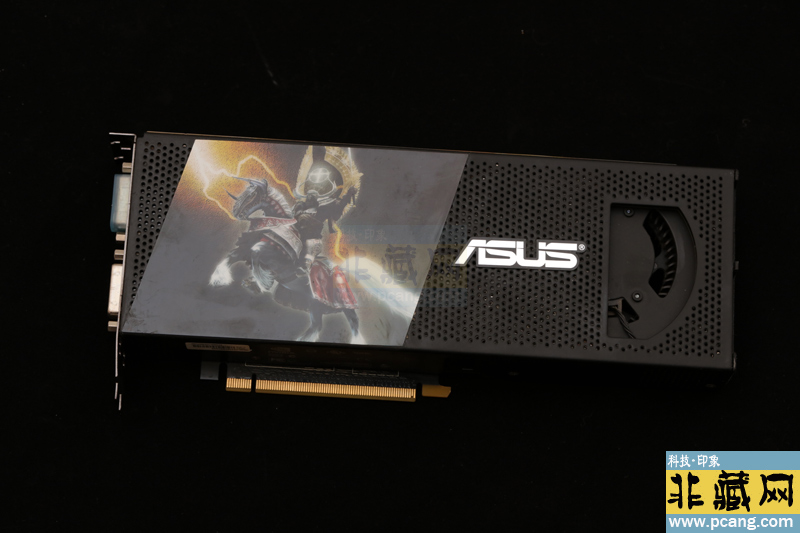

 ASUS GTX295

华硕GTX295

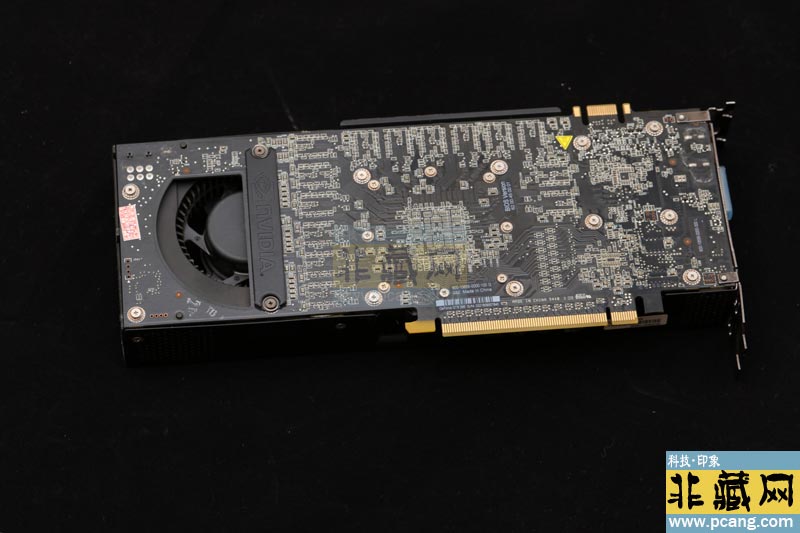

   这个是早期双PCB设计,显卡的设计思路和它的两个前辈GeForce 7950 GX2及GeForce 9800 GX2如出一辙:双GPU双PCB单个显卡。

   硬件上GeForce GTX 295基于两个非满规格的GT200 GPU,每个GPU带有896MB容量448bit位宽配置的本地内存,两个GPU使用SLI技术协同计算,但只使用一个PCI Express x16 2.0接口和PC系统连接,可以在任何提供PCI Express x16接口物理接口的主板平台上配置;中间层上NVIDIA使用内置的PCI Express桥接使两枚GPU在逻辑上成为单一的图形设备。

    GeForce GTX 295的计算核心是两枚GT200 GPU,GTX 295上的GT200保留了240个标量着色器(流处理器),内存控制器位宽是古怪的448bit位宽。GPU继续使用着色器频率与核心频率的异步设计,比例约2.15:1,官方样板GeForce GTX 295的默认GPU/着色器运行频率为576MHz/1242MHz,

    GeForce GTX 295的官方PCB编号为P656,其外观上最大的变化是改进了涂层工艺,由容易留下指纹的光亮方案改为磨砂质感设计, GTX 295摸起来像ThinkPad,但是这个也是该显卡的最大败笔,图层及其容易老化,长期受热后,基本上90%的显卡 涂层都变得粘手。


ASUS GTX295
