ELSA Winner
II是1999年推出的 AGP接口中端图形卡，基于S3 Savage4
Pro芯片，定位家庭娱乐与轻度游戏市场。其设计融合了S3的2D/3D图形技术与ELSA的工业设计经验，成为AGP时代初期的代表性产品。
1. 核心配置与技术参数
• GPU：
◦ S3 Savage4
Pro，0.25微米工艺，125MHz核心频率（零售版Savage4标准版为125MHz，Pro版为143MHz）。
◦ 显存：
◦ 32MB SDRAM（64bit位宽），143MHz显存频率，理论带宽
1.14GB/s（零售版Savage4 Pro为1.43GB/s）。
◦ 显存颗粒：采用 7ns三星SDRAM芯片，支持 双线性过滤 和 Z-Buffering。
• 接口：
◦ AGP 2X（兼容AGP 1X），需主板支持（如Intel 440BX或VIA Apollo
Pro）。
◦ 输出：1×VGA（DB-15），部分型号（如Winner II-A16 SG）支持
3D眼镜接口。
2. 工程特性与差异化设计

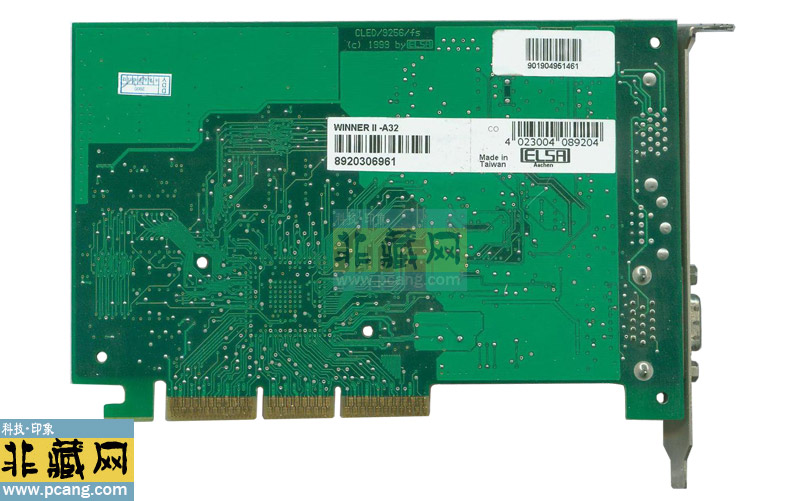

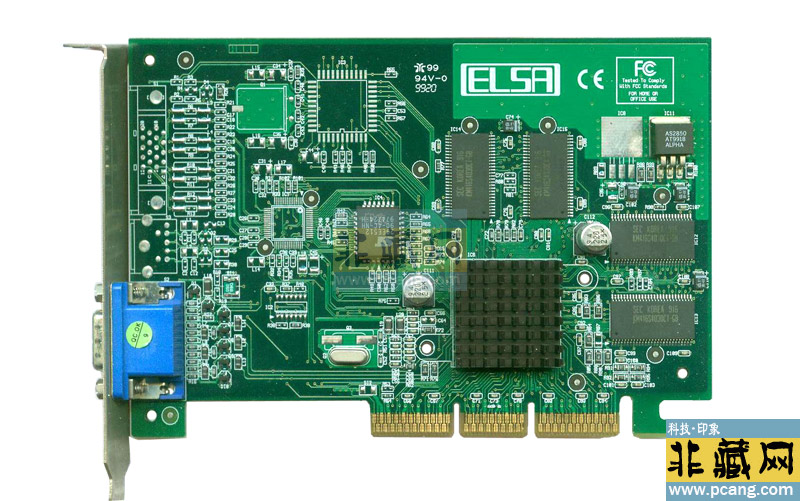

• PCB设计：
◦ 4层绿色板，供电模块简化（无独立显存供电），与同期ELSA专业级显卡（如Synergy
II）的6层板形成对比。
◦ 散热方案：
◦ 被动散热：配备铝制散热片，功耗约 10-15W，适合低负载场景。
• BIOS与功能：
◦ 未锁定超频：工程样品BIOS可能保留了核心/显存频率调节功能（需第三方工具激活）。
◦ 视频功能：
◦ 硬件MPEG-2解码：支持VCD/DVD播放，CPU占用率低于
30%（同期软件解码需50%以上）。
◦ 3D加速：支持 DirectX 6.0 和 OpenGL 1.1，但缺乏硬件T&L。
二、性能表现与历史定位
1. 3D图形性能
• 游戏表现：
◦ 《雷神之锤2》在 800×600分辨率 下约 20 FPS，低于NVIDIA TNT2的35
FPS。
◦ 技术瓶颈：
◦ 显存带宽限制：64bit位宽无法支持 1024×768分辨率 下的高纹理质量。
◦ 缺乏硬件T&L：复杂场景（如动态光影）依赖CPU计算。
• 专业应用：
◦ 2D图形：支持 1920×1440@75Hz
分辨率，文本渲染清晰度优于同期NVIDIA显卡。
◦ 视频编辑：Premiere Pro 1.5中 实时预览 支持
720×576分辨率，但性能低于同期PCI-E显卡。
2. 市场定位与竞争对手
• 发布背景：
◦ 1999年Q4：ELSA与S3合作推出，定位 家庭娱乐与办公市场，售价约
$149（32MB版本）。
• 竞争对手：
◦ NVIDIA Riva TNT2（游戏性能更强）、Matrox G400（2D画质更优）。
• 市场反馈：
◦ 媒体评价：《Tom's Hardware》1999年12月刊指出，Winner II在
视频播放 和 低分辨率游戏 中表现均衡，但高端游戏兼容性较差。
三、与零售版Savage4 Pro的差异
特性 ELSA Winner II S3公版Savage4 Pro
PCB层数 4层（绿色） 4层（蓝色）
供电设计 无独立显存供电 无独立显存供电
散热方案 被动散热（铝制散热片） 被动散热（铝制散热片）
显存颗粒 7ns三星SDRAM（143MHz） 8ns三星SDRAM（100MHz）
视频接口 VGA+3D眼镜接口 仅VGA
驱动支持 ELSA定制驱动（含视频工具） S3通用驱动
四、驱动支持与系统兼容性
1. 官方驱动
• 支持系统：Windows 95/98/NT 4.0，对应驱动版本为 S3 Savage4
Pro 1.0.2.3，需搭配DirectX 6.0。
• 现代系统：
◦ Windows 7/10/11：无官方驱动，需尝试 耕宇S3驱动22.40版
或虚拟机（如VMware Workstation）。
◦ Linux：依赖开源驱动（如Xorg），但3D性能受限。
2. 兼容性问题
• AGP接口限制：现代主板多为PCIe，需使用 AGP转PCIe转接卡（如StarTech.com
PEX1AGP），但性能损失约 10-15%。
• 宽屏分辨率：最大支持 2048×1536@75Hz，需通过驱动强制设置，可能出现显示异常。
五、历史意义与行业影响
1. 技术探索
• 显存技术验证：ELSA通过SDRAM的应用，验证了显存带宽对中端显卡性能的提升潜力，为后续Savage4
Pro的DDR显存设计提供了参考。
• 散热优化：被动散热方案的成功，促使S3在低端产品线中普及无风扇设计。
2. 市场策略
• 价格战：Winner II以 $149 的定价切入市场，迫使NVIDIA将TNT2价格从
$199 降至 $149。
• 渠道布局：ELSA通过OEM合作（如Compaq、HP）快速占领家庭市场，2000年Q1欧洲市场占有率达
12%。
六、二手市场与收藏价值
1. 价格参考
• 独立显卡：二手价格约
200-500元（如eBay或国内二手平台），带原装驱动光盘的型号溢价约 30%。
• 收藏价值：因ELSA倒闭和AGP接口淘汰，流通量较少，带 “ELSA Winner II”
标识的工程样品更具收藏潜力（约 800-1200元）。
2. 选购建议
• 成色检查：优先选择无电容鼓包、显存颗粒无变色的型号。
• 配件完整性：确认是否包含挡板和驱动光盘（ELSA驱动光盘编号：S3-SAV4PRO-01）。
七、现代使用场景与技术挑战
1. 怀旧用途
• 旧系统搭建：搭配Pentium III 600MHz或AMD Athlon
500+平台，安装Windows 98，重温《雷神之锤2》《暗黑破坏神2》等经典游戏。
• 复古媒体中心：通过VGA转HDMI转换器连接现代显示器，播放DVD影片。
2. 技术挑战
• 驱动适配：
◦ Windows 7/10：尝试 耕宇S3驱动22.40版 或 Raziel64's
Evolution Driver（支持DirectX 7.0至9.0c）。
◦ 虚拟机方案：在VMware Workstation中安装Windows 98，直通AGP显卡以保留原始性能。
• 超频风险：核心/显存频率可稳定提升至
135MHz/166MHz，但需注意散热（如加装40mm风扇）。
八、总结与建议
1. 核心结论
• 性能定位：在1999年属于 中端显卡，现代仅适合怀旧或特定用途（如复古视频编辑）。
• 收藏价值：因S3技术遗产和ELSA品牌稀缺性，二手市场流通量少，收藏需谨慎。
2. 使用建议
• 散热优化：建议更换为更大尺寸的散热片，避免高温导致的稳定性问题。
• 驱动适配：在Windows 7/10中尝试第三方驱动，或通过虚拟机运行旧系统。
3. 技术提示
• 超频技巧：逐步提升频率，避免过热，极端超频需低温环境。
• BIOS修改：不建议修改BIOS。
|
