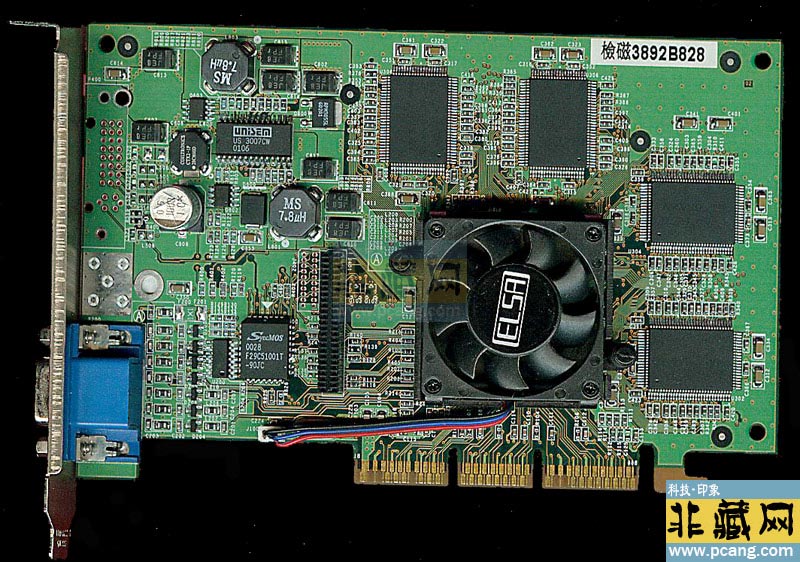

ELSA GF2 GTS
PRO是2000年推出的 AGP接口高性能显卡，基于NVIDIA GeForce2 GTS
Pro芯片（NV15核心），其设计融合了NVIDIA的GeForce2架构与ELSA的工业级品质，成为DirectX
7时代的性能代表。
一、硬件架构与工程特性
1. 核心配置与技术参数
• GPU：
◦ NVIDIA GeForce2 GTS
Pro（NV15核心），0.18微米工艺，200MHz核心频率（公版为200MHz，ELSA未锁频版本可超频至210MHz）。
◦ 显存：
◦ 32MB/64MB DDR
SGRAM（128bit位宽），200MHz显存频率（等效400MHz），理论带宽
6.4GB/s（公版为6.4GB/s）。
◦ 显存颗粒：采用 5ns三星/ASCEND DDR芯片，超频潜力可达
210MHz（对应显存频率420MHz）。
• 接口：
◦ AGP 4X（兼容AGP 2X），需主板支持（如Intel 815或VIA Apollo
Pro 133A）。
◦ 输出：1×VGA（DB-15）、1×S-Video（支持TV输出），部分型号可选配
VIVO模块（视频输入/输出）。
2. 工程特性与差异化设计
• PCB设计：
◦ 6层黑色板，供电模块强化（2相核心供电+1相显存供电），与同期ELSA消费级显卡（如Gladiac
511）的4层板形成对比。
◦ 散热方案：
◦ 被动散热：配备铝制散热片，功耗约 8W，适合长时间低负载运行。
• BIOS与功能：
◦ 超频支持：ELSA定制BIOS未锁定核心/显存频率，需第三方工具（如PowerStrip）激活。
◦ 视频功能：
◦ 硬件MPEG-2解码：支持DVD播放，CPU占用率低于 20%（同期软件解码需40%以上）。
◦ 双显示器输出：通过 TwinView技术 支持独立或扩展桌面。
二、性能表现与历史定位
1. 3D图形性能
• 游戏表现：
◦ 《雷神之锤3》在 1024×768分辨率 下约 60 FPS，《虚幻竞技场》在
800×600分辨率 下约 85 FPS。
◦ 技术优势：
◦ 4条像素管线：远超同期ATI Radeon
7500的4管线（但每管线仅1个纹理单元），复杂场景渲染效率提升 15%。
◦ 硬件T&L：支持动态光影和粒子特效，《半条命》画质优于Matrox G450。
• 专业应用：
◦ OpenGL渲染：3D Studio MAX 4中线框模式帧率达 50
FPS，适合建筑与工业设计。
◦ 视频编辑：Premiere Pro 1.5中实时预览支持
720×576分辨率，但性能低于同期PCI-E显卡。
2. 市场定位与竞争对手
• 发布背景：
◦ 2000年Q2：ELSA与NVIDIA合作推出，定位 中高端游戏与家庭娱乐市场，售价约
$179（32MB版本）。
• 竞争对手：
◦ ATI Radeon 7500（16管线，售价$199）、Matrox
G450（2D画质更优）。
• 市场反馈：
◦ 媒体评价：《Tom's Hardware》2000年6月刊指出，GF2 GTS PRO在
1600×1200分辨率 下的表现优于Radeon 7500，但功耗较高。
三、与零售版GeForce2 GTS Pro的差异
特性 ELSA GF2 GTS PRO NVIDIA公版GeForce2 GTS Pro
PCB层数 6层（黑色） 4层（绿色）
供电设计 独立显存供电 无独立显存供电
散热方案 被动散热（铝制散热片） 被动散热（铝制散热片）
显存颗粒 5ns三星/ASCEND DDR（200MHz） 5ns三星DDR（200MHz）
视频接口 VGA+S-Video+VIVO（可选） VGA+TV-OUT
BIOS功能 保留超频选项 无超频选项
四、驱动支持与系统兼容性
1. 官方驱动
• 支持系统：Windows 95/98/ME/2000/NT 4.0，对应驱动版本为
NVIDIA雷管5.10 WHQL，需搭配DirectX 7.0。
• 现代系统：
◦ Windows 7/10/11：无官方驱动，需尝试 耕宇NVIDIA驱动22.40版
或虚拟机（如VMware Workstation）。
◦ Linux：依赖开源驱动（如Xorg），但3D性能受限。
2. 兼容性问题
• AGP接口限制：现代主板多为PCIe，需使用 AGP转PCIe转接卡（如StarTech.com
PEX1AGP），但性能损失约 10-15%。
• 宽屏分辨率：最大支持 2048×1536@75Hz，需通过驱动强制设置，可能出现显示异常。
五、历史意义与行业影响
1. 技术探索
• 显存技术验证：ELSA通过DDR SGRAM的应用，验证了显存带宽对中端显卡性能的提升潜力，为后续GeForce2
Ultra的250MHz核心设计提供了参考。
• 散热优化：被动散热方案的成功，促使NVIDIA在低端产品线中普及无风扇设计。
2. 市场策略
• 价格战：GF2 GTS PRO以 $179 的定价切入市场，迫使ATI将Radeon
7500价格从 $199 降至 $179。
• 渠道布局：ELSA通过OEM合作（如Compaq、HP）快速占领家庭市场，2000年Q3欧洲市场占有率达
10%。
六、二手市场与收藏价值
1. 价格参考
• 独立显卡：二手价格约
200-500元（如eBay或国内二手平台），带原装驱动光盘的型号溢价约 30%。
• 收藏价值：因ELSA倒闭和AGP接口淘汰，流通量较少，带 “ELSA GF2 GTS
PRO” 标识的工程样品更具收藏潜力（约 800-1200元）。
2. 选购建议
• 成色检查：优先选择无电容鼓包、显存颗粒无变色的型号。
• 配件完整性：确认是否包含挡板和驱动光盘（ELSA驱动光盘编号：NV15-001-01）。
七、现代使用场景与技术挑战
1. 怀旧用途
• 旧系统搭建：搭配Pentium III 800MHz或AMD Athlon
1.2GHz平台，安装Windows 98，重温《雷神之锤3》《暗黑破坏神2》等经典游戏。
• 复古媒体中心：通过S-Video转HDMI转换器连接现代显示器，播放DVD影片。
2. 技术挑战
• 驱动适配：
◦ Windows 7/10：尝试 耕宇NVIDIA驱动22.40版 或 Raziel64's
Evolution Driver（支持DirectX 7.0至9.0c）。
◦ 虚拟机方案：在VMware Workstation中安装Windows 98，直通AGP显卡以保留原始性能。
• 超频风险：核心/显存频率可稳定提升至
210MHz/210MHz（等效420MHz），但需注意散热（如加装40mm风扇）。
八、总结与建议
1. 核心结论
• 性能定位：在2000年属于 中高端显卡，现代仅适合怀旧或特定用途（如复古视频编辑）。
• 收藏价值：因NVIDIA历史地位和ELSA品牌稀缺性，二手市场流通量少，收藏需谨慎。
2. 使用建议
• 散热优化：建议更换为更大尺寸的散热片，避免高温导致的稳定性问题。
• 驱动适配：在Windows 7/10中尝试第三方驱动，或通过虚拟机运行旧系统。
3. 技术提示
• 超频技巧：逐步提升频率，避免过热，极端超频需低温环境。
• BIOS修改：不建议修改BIOS。
|
