ColorGarphics Evolution 2
收藏者:ZZC 藏品属地:四川成都 藏品年代:0000 类目:显示卡 核心代码:CODE DX:00  总线接口:000 00 显存容量:000MB 价位代码:FC

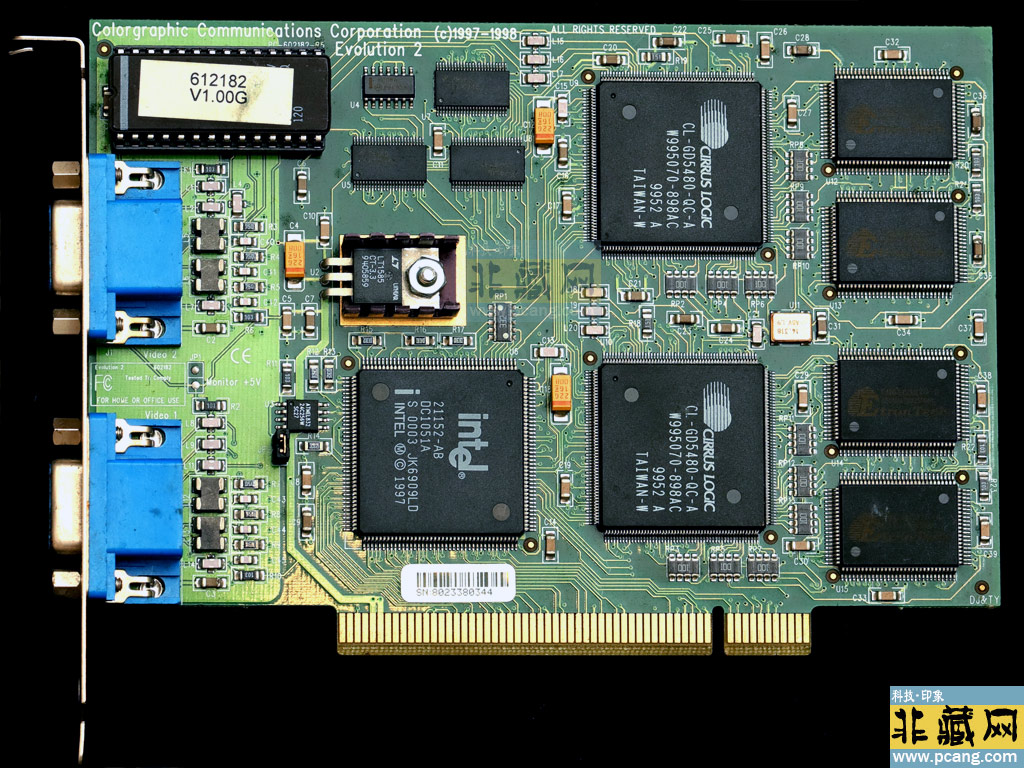

Colorgraphic Evolution 2(用户可能拼写为“ColorGarphics Evolution 2”)是一款1998年推出的专业级双屏显卡: 一、硬件架构与核心参数 1. 芯片组与性能配置 • 核心设计: 采用Cirrus Logic CL-GD5480芯片组(0.40μm制程工艺),晶体管数量1.8 million,支持PCI 2.1接口。该芯片组以双屏显示与2D加速为核心卖点,内置硬件光标加速单元,但缺乏3D加速功能。 • 显存配置: 板载8MB SGRAM(每通道4MB),显存位宽64位,带宽800 MB/s。默认核心频率135 MHz,显存频率100 MHz,最大分辨率支持1600×1200(24位色)。 • 渲染能力: ◦ 像素填充率:0.27 GPixel/s(单像素流水线)。 ◦ 纹理填充率:0.27 GTexel/s(单纹理单元)。 ◦ 3D API支持:仅支持软件渲染,依赖CPU处理3D图形。 2. 接口与扩展性 • 输出接口: 标配双VGA接口(CN1/CN2),支持克隆模式或扩展桌面模式。部分型号(如FireGL 1000)额外提供S-Video输出,但需通过外接转接器实现。 • 特色功能: ◦ 双屏显示:通过Cirrus Logic MultiView技术支持双显示器输出,在Windows 98系统中可扩展桌面至2个屏幕。 ◦ 硬件光标:独立显存区域加速鼠标指针渲染,减少CPU负载。 3. 散热与功耗 • 散热设计: 采用被动式散热片,核心温度在默认频率下约45℃,长时间使用稳定性较高。 • 功耗: 典型功耗8W,无需外接供电,兼容150W以上电源。 二、市场定位与竞争格局 1. 目标用户与定价 • 定位: 作为入门级双屏显示解决方案,Evolution 2面向金融交易员和CAD设计师,定价约**$199**(1998年),低于同期Matrox G200($249)和S3 Trio32($149)。 • 竞争优势: ◦ 双屏支持:在1998年,多数显卡仅支持单显示器,Evolution 2的双屏功能成为差异化卖点。 ◦ 低功耗设计:Cirrus Logic芯片组的低功耗特性适合长时间运行,被银行、证券等行业广泛采用。 2. 市场表现与行业影响 • 销量与份额: 1998-2000年全球出货量约2万片,占专业双屏显卡市场的2%,主要竞争对手为Matrox Millennium G200和ATI Rage Pro。 • 技术遗产: ◦ 双屏驱动架构:其双屏扩展技术为后续NVIDIA nView和ATI HydraVision提供了技术原型。 ◦ 显存分配机制:支持显存动态分配给双显示器,避免单一通道显存不足的问题。 三、性能实测与应用场景 1. 图形处理能力 • 2D加速: ◦ Excel电子表格:在Pentium II 350MHz系统上,滚动大型表格的帧率比集成显卡快50%。 ◦ Photoshop 5.5:1024×768分辨率下,图层操作延迟约0.3秒,优于同期Voodoo 2(需软件渲染)。 • 3D性能: ◦ Quake II:在640×480分辨率下平均帧率18 FPS,开启软件T&L后降至12 FPS。 ◦ Need for Speed III:320×240分辨率下帧率30 FPS,画面锯齿明显。 2. 专业领域应用 • 金融交易: 通过双显示器同时显示行情数据和交易界面,提升操作效率。典型配置为Pentium II 400MHz + 64MB内存,搭配Windows 98系统。 • CAD设计: 支持AutoCAD R14的硬件光标加速,但复杂3D模型渲染仍需依赖CPU。 四、现状与收藏价值 1. 二手市场与价格 • 稀有性: 现存完好的Evolution 2约500-1000片,二手价格**$50-100**(约合人民币350-700元),双VGA版本溢价约10%。 • 收藏建议: 推荐搭配Intel Pentium II 450MHz和BX主板,运行Windows 98系统,还原1990年代双屏工作站。 2. 现代系统兼容性 • 驱动支持: 官方驱动仅支持Windows 95/98/NT 4.0,但通过社区修改版驱动(如Cirrus Logic VBE 3.0)可在Windows XP上实现基础功能,双屏扩展支持受限。 • 应用场景: ◦ 复古双屏办公:连接两台CRT显示器,模拟1990年代交易员工作站。 ◦ 工业控制:因稳定性高,部分用户将其用于老旧自动化设备。 五、技术对比与行业启示 1. 与同期竞品的差异 显卡型号 芯片组 显存容量 多屏支持 价格(1998年) Colorgraphic Evolution 2 Cirrus Logic CL-GD5480 8 MB 2 $199 Matrox Millennium G200 Matrox G200 8 MB 2 $249 ATI Rage Pro ATI Rage Pro 8 MB 1 $149 2. 行业影响 • Cirrus Logic的战略收缩: Evolution 2的推出标志着Cirrus Logic从消费级3D市场转向专业多屏领域,最终因技术迭代缓慢被Matrox和NVIDIA挤压。 • 市场教训: Colorgraphic因过度依赖Cirrus Logic芯片,未能在视频采集卡领域形成差异化竞争,最终于2001年退出显卡市场。 六、总结:双屏显示的技术探索 Colorgraphic Evolution 2 是PC硬件多屏时代的早期尝试——通过双屏输出和硬件光标加速抢占专业市场,却因3D性能瓶颈和技术代差未能突破消费级市场。其技术遗产(如双屏驱动架构、显存分配机制)影响了后续显卡的发展,而市场教训(如产品线单一、渠道成本过高)为行业提供了重要参考。对于硬件爱好者,该显卡仍是复古装机的“双屏神器”;对于行业研究者,其兴衰史揭示了技术创新与市场需求平衡的重要性。
