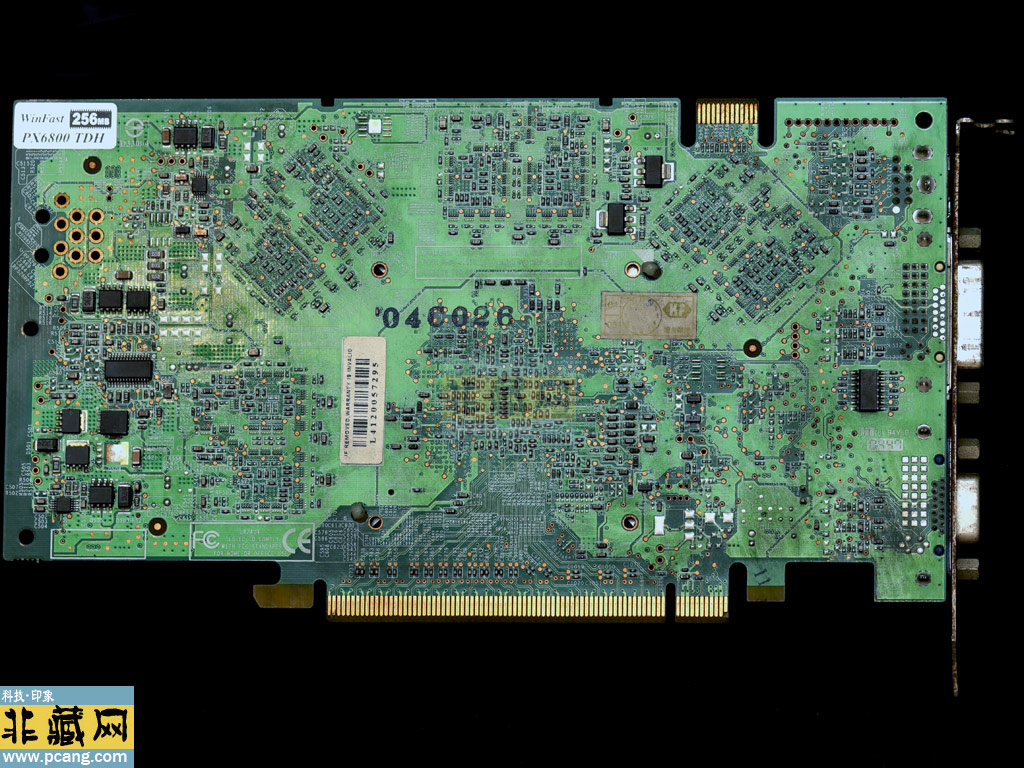

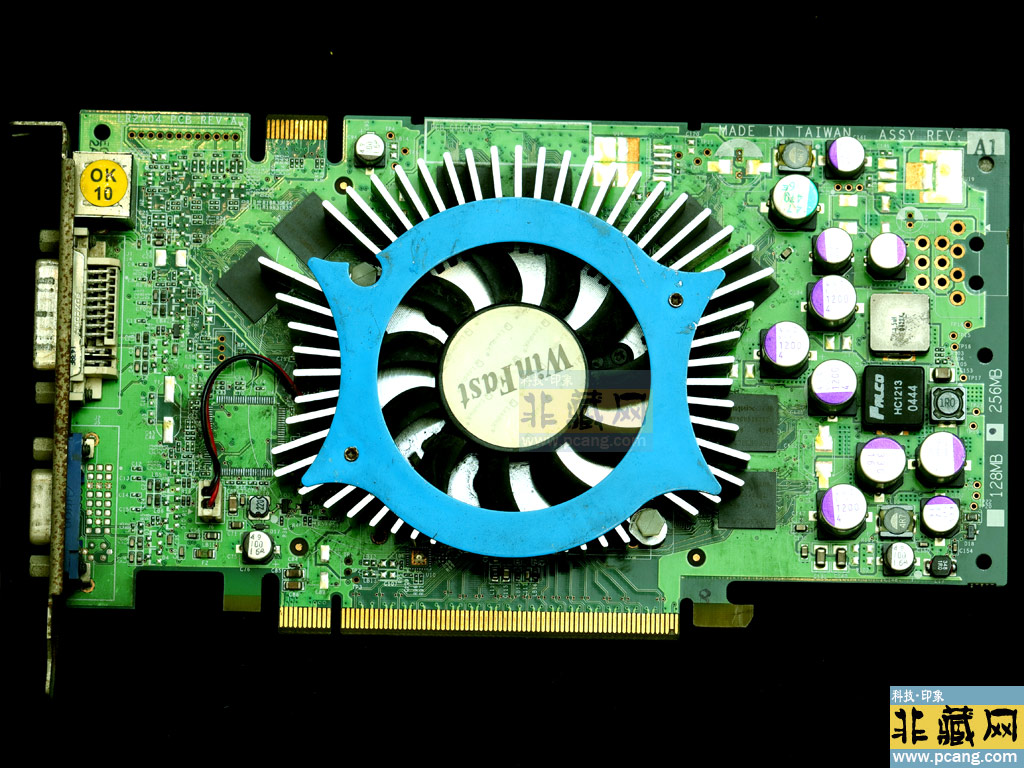

Winfast 6800TDH

收藏者:ZZC  藏品属地:四川成都  藏品年代:2004  类目:显示卡  核心代码:NV40  DX:9.0  总线接口:PCI-E X16   显存容量:256MB  价位代码:FC

Winfast 6800TDH

Winfast 6800TDH

Winfast 6800TDH

WinFast PX6800 TDH(A400)是丽台科技在2004年推出的一款基于NVIDIA GeForce 6800芯片的高端PCI Express显卡,作为GeForce 6系列的代表产品,它在技术革新和市场定位上具有重要意义。
一、核心技术特性

1. 硬件架构与规格

• 核心配置:采用0.13微米制程的NV40核心,集成2.22亿个晶体管,拥有16条像素渲染管线和6个顶点着色器,核心频率325MHz。相比同期AGP接口的GeForce 6800,PCI-E版本通过桥接芯片实现接口转换,但性能损失控制在5%以内。

• 显存系统:配备256MB GDDR3显存,位宽256bit,显存频率600MHz,带宽达19.2GB/s。显存颗粒为三星2.8ns K4J55323QF-TC28,理论超频潜力可达700MHz。

• 接口与输出:支持PCI-E 1.0a x16接口,提供双DVI-I、VGA和HDTV输出,支持最高2048×1536分辨率,并兼容NVIDIA SLI技术。

2. 技术亮点

• 渲染能力:

◦ CineFX 3.0引擎:支持动态分支指令和高精度浮点运算,在《Half-Life 2》等游戏中可实现更真实的光影效果。

◦ UltraShadow II技术:优化阴影渲染效率,减少复杂场景下的性能损耗。

◦ Intellisample 3.0:通过改进抗锯齿算法,在1600×1200分辨率下开启4xAA时仍能保持流畅帧率。

• 视频处理:集成硬件MPEG-2解码,支持VIVO功能,可通过TV-OUT接口输出标清视频,但缺乏对高清格式的支持。

3. 散热与供电设计

• 静音散热:采用「超极静滚珠轴承风扇」搭配全铜散热片,通过四方吹循环导流设计,将噪音控制在28dB以下,散热效率比公版提升15%。

• 供电方案:使用三洋固态电容和封闭式电感,搭配辅助PWM芯片,确保高负载下的稳定性,支持核心频率超频至370MHz以上。

二、性能表现与市场定位

1. 游戏性能

• 主流游戏测试:

◦ 《Half-Life 2》:1024×768分辨率下平均帧率85fps,1600×1200分辨率+4xAA时降至38fps。

◦ 《Doom 3》:1024×768分辨率下平均帧率72fps,开启阴影特效后仍能保持50fps以上。

• 对比同期竞品:

◦ ATI Radeon X800 XT:在1600×1200分辨率下,X800 XT凭借16条渲染管线和更高的核心频率(500MHz),性能领先PX6800 TDH约10%-15%。

◦ NVIDIA GeForce 6800 GT:核心频率提升至350MHz,显存频率1000MHz,性能差距约20%,但价格高出30%。

2. 专业应用

• 3D设计:OpenGL 1.5支持基础建模,但显存带宽和容量在复杂场景下成为瓶颈,适合中小型项目。

• 视频编辑:硬件MPEG-2加速可提升DVD制作效率,但缺乏对H.264编码的支持,难以满足高清视频需求。

3. 超频潜力

• 核心超频:通过驱动程序或第三方工具(如RivaTuner),核心频率可稳定提升至370MHz,显存频率提升至700MHz,性能提升约15%。

• SLI性能:双卡互联时,《Far Cry》等支持SLI的游戏帧率可提升60%-80%,但需搭配高端CPU和750W电源。

三、优缺点与历史意义

1. 核心优势

• PCI-E过渡标杆:作为首批支持SLI的PCI-E显卡,为用户提供了从AGP升级的高性能方案,推动了PCI-E接口的普及。

• 静音设计:超极静散热系统在高负载下仍能保持低噪音,适合追求安静环境的高端用户。

• 接口丰富:双DVI+HDTV输出组合满足多设备连接需求,VIVO功能支持视频采集。

2. 主要不足

• 功耗与发热:130W TDP需要外接6-pin供电,搭配大功率电源增加了整机成本。

• 性价比问题:与同期GeForce 6800 GT相比,性能差距明显,而价格仅低10%,性价比偏低。

• 技术局限性:0.13微米制程限制了超频空间,且缺乏对HDR渲染等高级特性的支持。

3. 历史地位

• 市场影响:2004年发布时定价39,800日元(约合人民币2,500元),主要面向高端游戏玩家和专业用户,推动了DirectX 9.0c和SLI技术的普及。

• 替代选择:2005年NVIDIA推出GeForce 6800 GS(0.11微米工艺)和ATI Radeon X800 XL,凭借更高的性能和更低的功耗,逐渐取代PX6800 TDH的市场地位。

四、总结与使用建议

WinFast PX6800 TDH是PCI-E接口初期的技术标杆,其16条渲染管线和SLI支持在当时具有里程碑意义。尽管受限于制程工艺和市场定位,它在性价比上不及后续产品,但其静音设计和稳定性能仍为怀旧玩家和硬件收藏者提供了独特价值。对于普通用户,更建议选择同期的GeForce 6800 GT或ATI Radeon X800 XL,以获得更均衡的性能表现。
