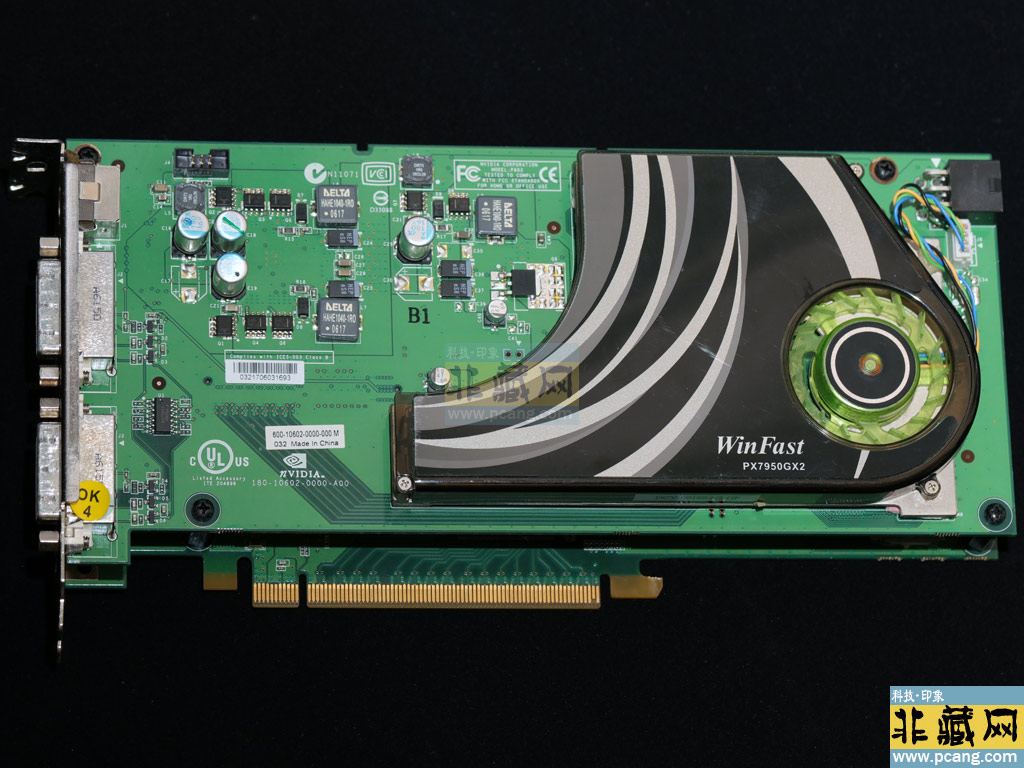

NVIDIA GeForce 7950 GX2是2006年发布的一款双核心旗舰显卡，其设计理念与技术特性在当时具有里程碑意义。

一、技术架构：双芯协同的性能怪兽

1. 硬件规格与性能表现

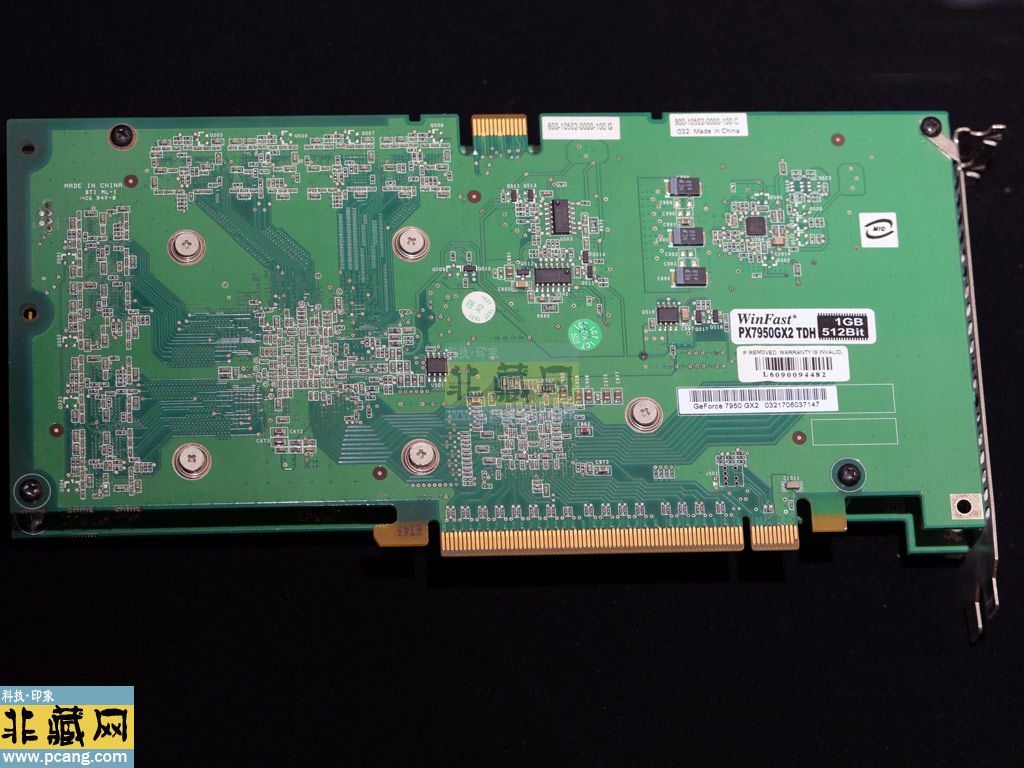

• 核心设计：
采用双G71核心（0.09微米工艺，2.78亿晶体管/颗），每颗核心配备24个像素着色器和8个顶点着色器，支持DirectX 9.0c和OpenGL 2.1。通过SLI桥接技术实现双芯协同，理论像素填充率达16 GPixel/s，纹理填充率24 GTexel/s，在当时属于顶级水平。

• 显存配置：
搭载1GB GDDR3显存（单卡双256bit位宽，总带宽76.8 GB/s），支持4x AA和16x AF抗锯齿，可流畅驱动2560×1600分辨率。

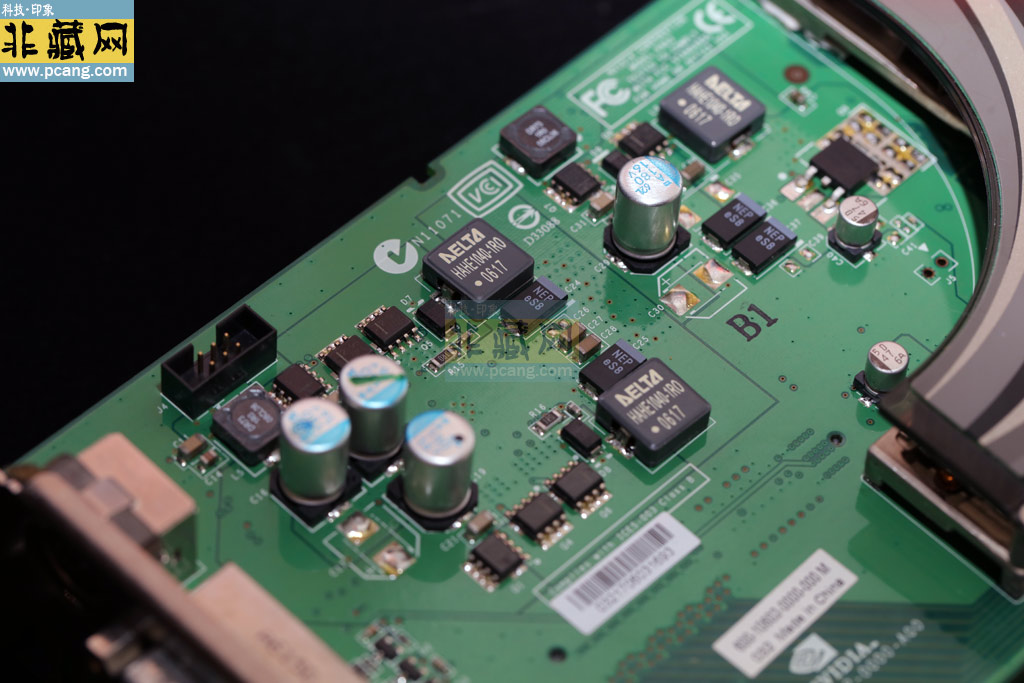

• 功耗与散热：
TDP为110W，需外接1个6-pin供电接口，采用双槽散热方案（铝制鳍片+涡轮风扇），满载温度约75℃。

2. 性能实测

• 游戏表现：

◦ 在《孤岛危机》中，1600×1200分辨率下可维持25-30 FPS，开启4x AA后降至18 FPS。

◦ 在《使命召唤4》中，1600×1200分辨率下帧率稳定在45 FPS以上，优于同期AMD Radeon X1900 XTX。

• 专业应用：
支持PureVideo HD解码，可流畅播放1080p视频，CPU占用率约20%。

二、市场定位：对抗AMD CrossFire的终极武器

1. 战略目标

• 竞品对标：
直接针对AMD的Radeon X1900 XTX CrossFire，通过单卡双芯设计简化多卡互联复杂度，降低用户搭建高性能平台的门槛。

• 价格策略：
发布价599美元（国内约5999元），高于同期单芯旗舰（如7900GTX），但低于CrossFire双显卡方案。

2. 市场反响

• 性能优势：
在《幽灵行动：次世代战士》《真三国无双4》等游戏中，7950 GX2的帧率领先X1900 XTX约15%-20%，尤其在高分辨率下表现更优。

• 技术局限：

◦ 驱动优化不足，Quad SLI模式下性能提升仅1.5-1.8倍，远未达理论值。

◦ 功耗与发热问题突出，需搭配650W以上电源，且机箱散热要求苛刻。

三、历史影响：多芯显卡的探索者

1. 技术遗产

• 双芯架构：
为后续的9800 GX2（2008年）和GTX 295（2009年）奠定基础，验证了单卡多芯设计的可行性。

• SLI生态：
推动NVIDIA SLI技术普及，促进主板厂商（如nForce 4 SLI X16）对多卡互联的支持。

2. 行业启示

• 性能与功耗平衡：
7950 GX2的高功耗暴露了双芯设计的局限性，促使NVIDIA转向单芯性能优化（如2006年的G80核心）。

• 市场需求分化：
高端玩家对极致性能的追求与普通用户对性价比的需求形成鲜明对比，加速了显卡市场的分层。

四、现代应用：怀旧与收藏的价值

1. 硬件兼容性

• 接口限制：
采用PCIe 1.0 x16接口，可兼容现代主板，但带宽瓶颈可能导致性能损失约10%-15%。

• 转接方案：
通过PCIe 1.0转PCIe 3.0转接卡连接现代平台，需注意供电稳定性（建议搭配独立供电）。

2. 系统与驱动支持

• 操作系统：
官方驱动仅支持Windows 2000/XP，但部分用户通过修改版驱动（如ForceWare 91.45）或兼容性模式在Windows 7/10上运行，可能出现画面撕裂或稳定性问题。

• 虚拟机方案：
在VMware Workstation中模拟Windows XP系统，可流畅运行经典游戏（如《红色警戒3》），但性能损失约30%。

3. 收藏与市场价值

• 二手价格：
2025年二手市场价格约100-300美元（国内约800-2000元），XFX超频版（核心570MHz/显存1400MHz）因稀有性溢价50%。

• 收藏建议：
优先选择成色良好、附件齐全的公版卡，注意检查散热风扇和供电接口是否老化。

总结：双芯时代的落幕与启示

GeForce 7950 GX2是NVIDIA在DirectX 9时代的巅峰之作，其双芯设计展现了硬件厂商对性能极限的探索精神。尽管受限于功耗和驱动优化，未能完全发挥潜力，但其技术遗产为后续显卡发展提供了宝贵经验。对于硬件爱好者而言，7950 GX2不仅是一块性能强劲的老卡，更是PC硬件史上“暴力美学”的象征。若想体验其魅力，建议搭配Windows XP系统和经典游戏，感受2006年顶级显卡的震撼表现。
