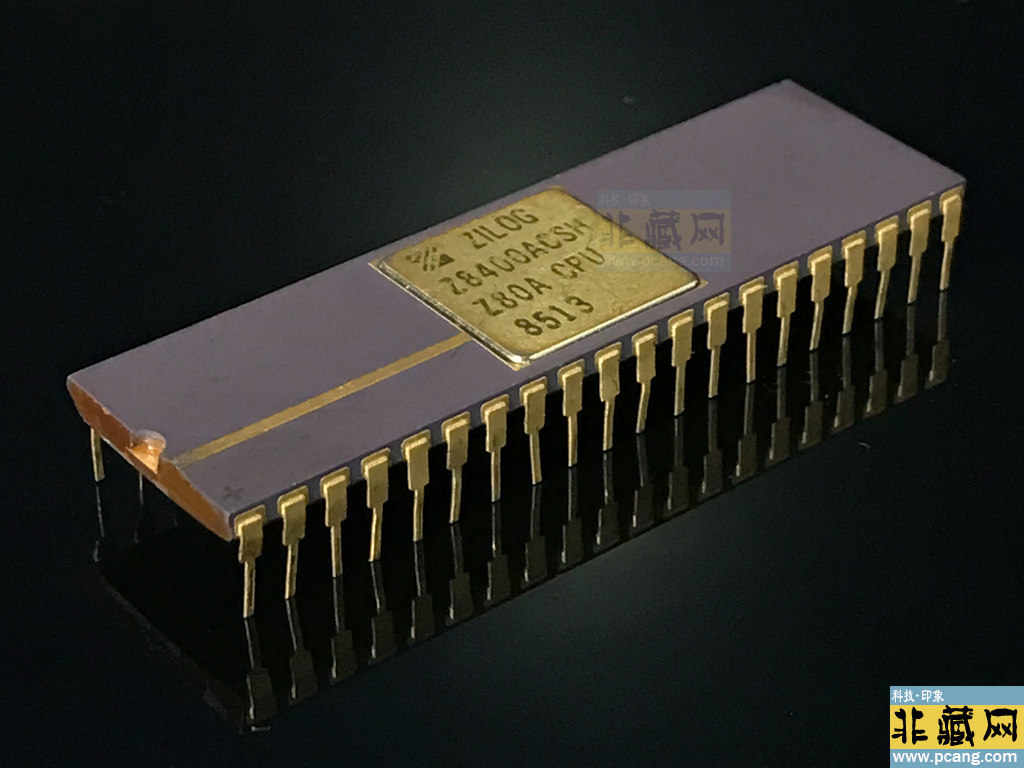

Zilog的 Gold Top CPU
是指采用金色陶瓷封装的Z80系列处理器,主要用于军用、工业控制等对可靠性和环境适应性要求极高的场景。这种封装形式因其金色金属顶盖而得名,常见于早期高规格版本,如Z80A、Z80B的陶瓷封装型号。
1. 技术特性与封装设计
• 封装工艺:
◦
采用陶瓷双列直插(DIP)封装,引脚镀金处理,外壳为金色金属顶盖,具备优异的抗腐蚀性和耐高温特性。例如,Mostek
MKB3880P-84军用级Z80采用40引脚陶瓷DIP封装,支持-55°C至+125°C宽温运行。
◦
陶瓷材料导热性能优于塑料,适合长时间高负载运行,例如工业自动化设备中的实时控制任务。
• 电气参数:
◦
典型型号如Z80A-CTC(带计数器/定时器)主频4MHz,功耗1.05W(军用级),而普通塑料封装的Z80A主频通常为2.5-4MHz,功耗约2W。
◦ 支持单5V供电(±5%),兼容TTL电平,可直接驱动外部设备(如步进电机控制器)。
2. 应用领域与历史背景
• 军用与航天:
◦ 美国空军F-16战斗机的早期航电系统采用Gold
Top Z80,用于飞行控制和雷达信号处理。
◦
苏联T-72坦克的火控计算机也使用金色陶瓷封装的Z80克隆体(如КР1858ВМ1),适应恶劣战场环境。
• 工业控制:
◦
西门子S5系列PLC(如S5-115U)的CPU模块集成Gold
Top Z80,用于工厂自动化中的逻辑控制和数据采集。
◦
医疗设备如早期的MRI设备主控单元,利用其高可靠性实现长时间无故障运行。
• 复古计算机:
◦ 英国Sinclair ZX Spectrum
128K(1986年)部分批次采用Gold Top
Z80A,提升高频稳定性,支持更高分辨率的图形显示。
◦
日本夏普MZ-80B家用电脑(1980年)的主板可选配陶瓷封装Z80,用于科研和教育场景。
3. 市场现状与采购建议
• 库存与价格:
◦ 全新库存极为稀缺,二手市场(如eBay、Worthpoint)偶见拆机品,价格约$50-$200/片,具体取决于型号和封装完整性。
◦
需注意区分普通塑料封装与陶瓷封装:陶瓷封装引脚间距更宽(2.54mm),顶盖刻字清晰,且通常带有军用级标记(如“MIL-STD-883”)。
• 真伪鉴别:
◦ 使用专用测试工具(如eBay在售的Z80 NMOS/CMOS测试仪)可验证芯片类型和功能完整性。
◦ 检查批号:正品Gold Top
Z80的生产日期多为1980-1995年,例如Mostek
MKB3880P-84的批号为“8247”(1982年第47周)。
• 替代方案:
◦ 低成本兼容:使用FPGA软核(如Verilog实现的Z80
IP核),可在Xilinx
Spartan-6等开发板上运行,适合复古计算机复刻。
◦
现代替代:瑞萨RL78/G13微控制器(8位,兼容Z80指令子集),支持低功耗模式(休眠电流<1μA),适合工业设备升级。
◦ 开源方案:2024年推出的Z80开源硅项目(基于Skywater
130nm工艺)已完成流片,提供引脚兼容的替代芯片,可从GitHub获取设计文件。
4. 技术遗产与行业影响
• 设计理念:
◦ Gold Top
Z80的陶瓷封装技术为后续处理器(如Intel
8086的陶瓷PGA封装)提供了参考,推动了高可靠性芯片封装的发展。
◦
其宽温特性启发了现代工业级芯片(如德州仪器LM3S系列)的设计,例如通过特殊封装材料实现-40°C至+105°C运行。
• 开源社区:
◦ 爱好者社区(如Z80.info)维护了Gold
Top
Z80的技术文档和电路设计,提供从原理图到PCB的完整资料,支持DIY项目。
◦ 逆向工程工具(如Z80 Disassembler)可分析旧系统中的二进制代码,辅助设备维护。
5. 开发资源与工具链
• 开发工具:
◦ 编译器:SDCC(Small Device C
Compiler)支持Z80汇编/C混合编程,生成代码效率接近手工优化水平。
◦ 仿真器:MAME(Multiple Arcade
Machine Emulator)可模拟Gold Top
Z80在特定设备中的运行环境,用于代码调试。
• 文档支持:
◦ 官方技术手册《Zilog Z80 CPU
Technical
Manual》提供指令集详解和时序图,可从Archive.org获取扫描版。
◦ 社区资源《Z80 Assembly Language
Programming》(ISBN
978-0-935702-03-3)包含Gold Top
Z80的实战案例,如中断处理和DMA控制。
|
