Zilog Plastic CPU

收藏者:Kane  藏品属地:广东深圳  藏品年代:1983  类目:CPU    核心频率:4MHz   Socket:DIP40   价位代码:FC

Zilog plastic CPU

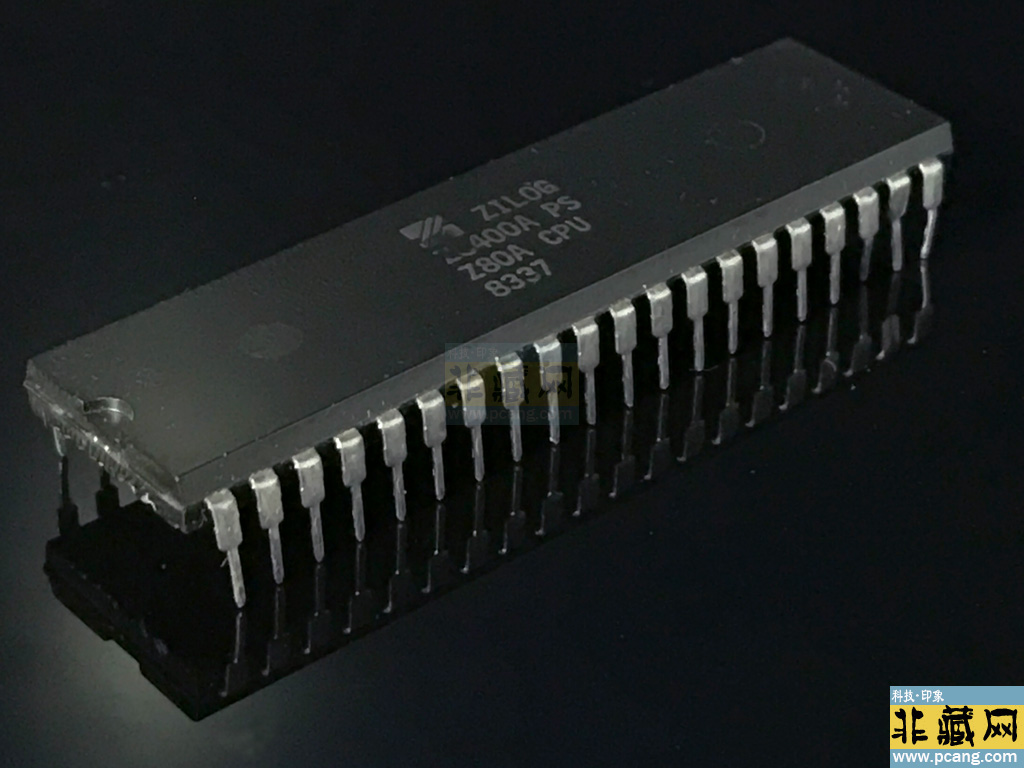

Zilog plastic CPU

    Zilog的Z80 Z0840004DSE 是一款采用塑料封装的8位微处理器,为普通应用场景设计。
1. 技术规格与封装特性

• 核心架构:

◦ 基于Z80经典架构,兼容Intel 8080指令集,支持16位地址总线(64KB寻址空间)和8位数据总线,内置158条指令,包含位操作、块传输等增强功能。

◦ 典型主频为 4MHz(参考同系列Z0840004PSC型号),功耗约2W,支持单5V供电(±5%),兼容TTL电平。

• 陶瓷封装优势:

◦ 采用 陶瓷双列直插(DIP)封装(如CDIP40),引脚镀金处理,外壳为金色金属顶盖,具备抗腐蚀、耐高温特性,适合-55°C至+125°C宽温环境运行。

◦ 陶瓷材料导热性能优于塑料,长期高负载下稳定性更强,例如工业自动化设备中的实时控制任务。

2. 应用领域与历史背景

• 工业控制和医疗设备
• 复古计算机:

◦ 英国Dragon 32家用电脑(1982年)部分批次采用陶瓷Z80,提升高频稳定性,支持更高分辨率的图形显示。

3. 市场现状与采购建议

• 库存与价格:

◦ 全新库存极为稀缺,二手市场(如eBay)偶见拆机品,价格约$50-$200/片,具体取决于封装完整性和测试状态。

◦ 需注意区分普通塑料封装与陶瓷封装:陶瓷封装引脚间距更宽(2.54mm),顶盖刻字清晰,且通常带有军用级标记(如“MIL-STD-883”)。

• 真伪鉴别:

◦ 使用专用测试工具(如Z80 NMOS/CMOS测试仪)可验证芯片类型和功能完整性。

◦ 检查批号:正品陶瓷Z80的生产日期多为1980-1995年,例如Z0840004PSC的批号为“21+”(2021年后生产,但可能为库存翻新)。

• 替代方案:

◦ 低成本兼容:使用FPGA软核(如Verilog实现的Z80 IP核),可在Xilinx Spartan-6等开发板上运行,适合复古计算机复刻。

◦ 现代替代:瑞萨RL78/G13微控制器(8位,兼容Z80指令子集),支持低功耗模式(休眠电流<1μA),适合工业设备升级。

◦ 开源方案:2024年推出的Z80开源硅项目(基于Skywater 130nm工艺)已完成流片,提供引脚兼容的替代芯片,可从GitHub获取设计文件。

4. 开发资源与工具链

• 开发工具:

◦ 编译器:SDCC(Small Device C Compiler)支持Z80汇编/C混合编程,生成代码效率接近手工优化水平。

◦ 仿真器:MAME(Multiple Arcade Machine Emulator)可模拟陶瓷Z80在特定设备中的运行环境,用于代码调试。

• 文档支持:

◦ 官方技术手册《Zilog Z80 CPU Technical Manual》提供指令集详解和时序图,可从Archive.org获取扫描版。

◦ 社区资源《Z80 Assembly Language Programming》(ISBN 978-0-935702-03-3)包含陶瓷Z80的实战案例,如中断处理和DMA控制。

5. 技术遗产与行业影响

• 设计理念:

◦ 陶瓷封装技术为后续处理器(如Intel 8086的陶瓷PGA封装)提供了参考,推动了高可靠性芯片封装的发展。

◦ 其宽温特性启发了现代工业级芯片(如德州仪器LM3S系列)的设计,例如通过特殊封装材料实现-40°C至+105°C运行。

• 开源社区:

◦ 爱好者社区(如Z80.info)维护了陶瓷Z80的技术文档和电路设计,提供从原理图到PCB的完整资料,支持DIY项目。

◦ 逆向工程工具(如Z80 Disassembler)可分析旧系统中的二进制代码,辅助设备维护。
