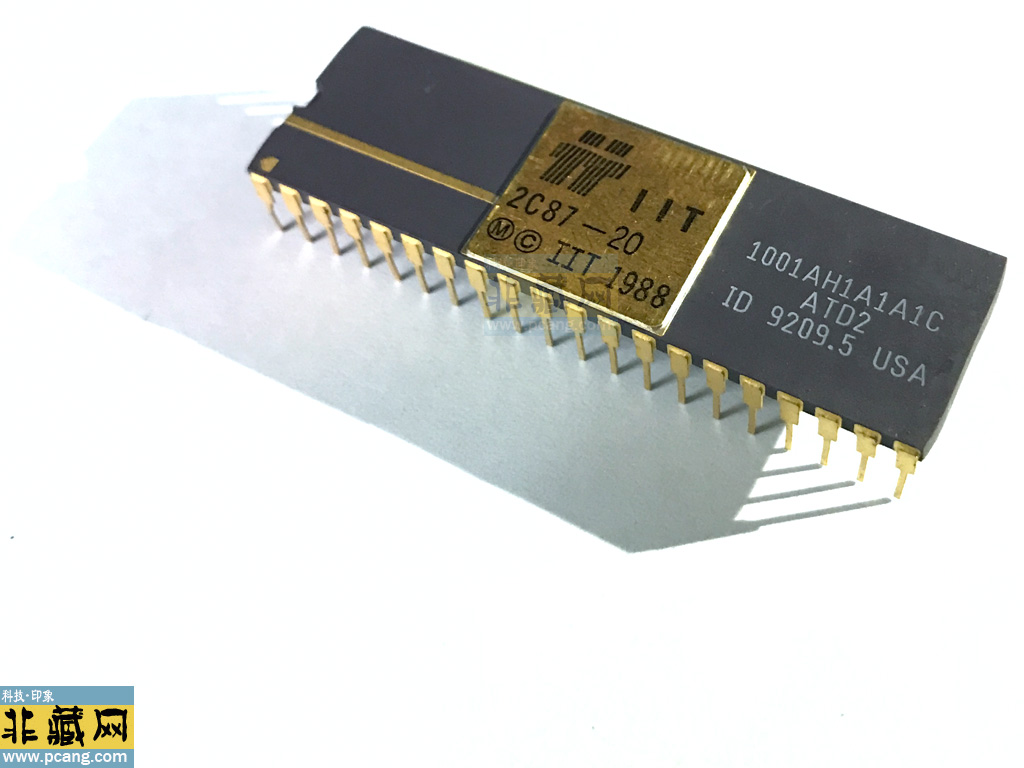

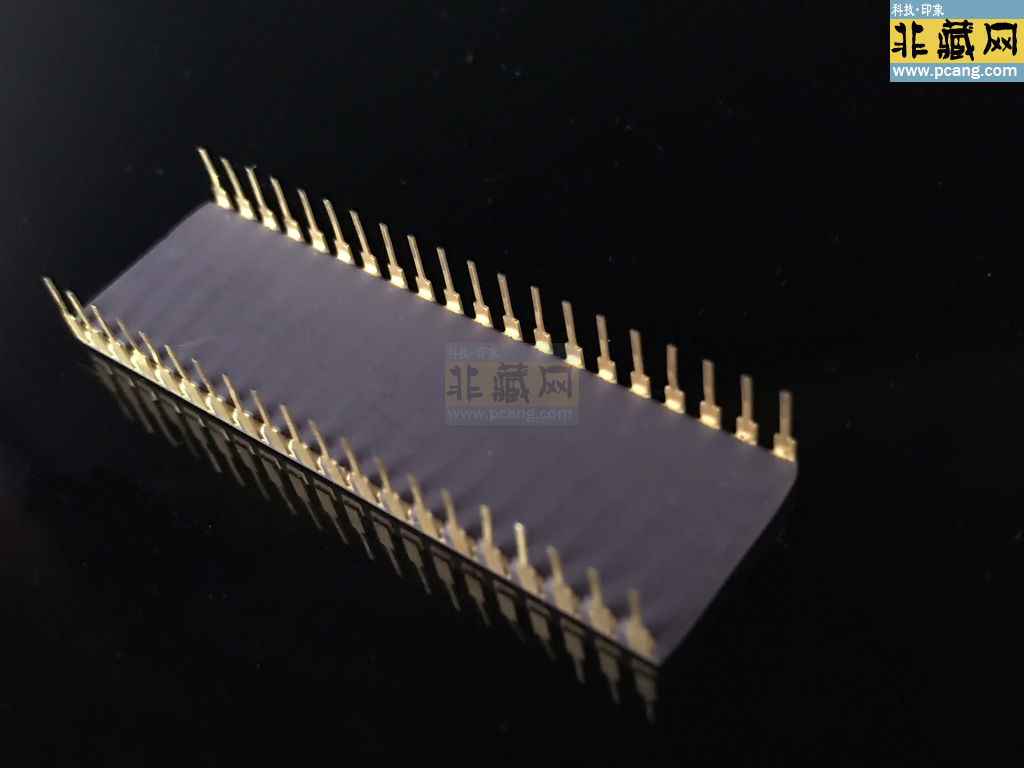

IIT 2C87-20

收藏者:Kane  藏品属地:广东深圳  藏品年代:1992  类目:FPU  核心频率:20MHz  Socket:DIP40  价位代码:FC

IIT 2C87-20

IIT 2C87-20

      IIT 2C87-20 的公开资料极为罕见,甚至可能存在型号混淆(因Intel 80286 CPU 的主流最高频率为12 MHz,少数超频主板可达 16 MHz,但20MHz 已超出其设计规格)。
1. 型号合理性存疑

命名逻辑冲突

• “2C87” 系列对应 Intel 80286(16 位),其官方支持的最高主频为 12 MHz(部分第三方主板通过超频可达 16 MHz,但稳定性存疑)。

• “20” 若代表 20 MHz 频率,则远超 80286 的设计极限,可能存在以下情况:

1. 型号误写:实际为 3C87-20(对应 80386 系统,20 MHz 合理)。

2. 超频测试型号:IIT 内部测试的高频版本,未正式量产。

3. 混淆命名:将频率与其他参数(如缓存容量)混淆。

假设存在的技术推测

若强行按命名逻辑推导(忽略硬件兼容性),可假设为:

• 定位:针对 超频至 16–20 MHz 的魔改 80286 主板(尽管这类主板极为罕见)。

• 封装:可能采用 40 引脚 PGA/DIP,与 2C87 系列一致,但需强化散热设计(如陶瓷封装+微型散热片)。

2. 性能与兼容性矛盾

理论性能(假设可行)

• 浮点运算:

◦ 若工作在 20 MHz,性能可达 3–4 MFLOPS(远超 Intel 80287-12 的 1.7 MFLOPS),但受限于 80286 总线速度,实际吞吐量可能因等待状态增加而折损。

• 稳定性风险:

◦ 80286 的总线频率与 CPU 频率同步,超频至 20 MHz 会导致内存、外设接口等同步部件过载,引发系统崩溃。

◦ 协处理器本身可能因高频产生过多热量(即使采用 CMOS 工艺),需额外散热措施。

兼容性黑洞

• 主板支持:

◦ 无任何已知 80286 主板官方支持 20 MHz 主频,更不可能验证 IIT 2C87-20 的兼容性。

◦ 若强行插入普通 80286 主板(如 12 MHz 版本),可能因频率不匹配导致协处理器无法同步,触发 #NM(无效操作码)错误。

3. 可能的真实型号混淆

推测 1:IIT 3C87-20(正确型号)

• 对应平台:Intel 80386(32 位),20 MHz 是 80386DX 的常见频率。

• 封装:68 引脚 PGA,与 3C87 系列一致,兼容 Socket 3 主板。

• 性能:约 8–10 MFLOPS,接近同期 Cyrix 83D87-20,优于 Intel 80387-20(约 6 MFLOPS)。

• 应用场景:1990 年代初的 386 工作站,如 CAD/CAM 系统(符合高频协处理器需求)。

推测 2:IIT 2C87-16(超频版本)

• 频率:16 MHz(接近 80286 超频极限)。

• 兼容性:适配少数支持 16 MHz 的主板(如 Optima 286/16),需跳线设置为 “Turbo 16 MHz”。

• 性能:约 2.5–3 MFLOPS,仍属小众产品,资料稀缺。

4. 结论:型号可能不存在或为笔误

建议用户核查:

1. 确认型号后缀:是否为 3C87-20(386 协处理器)或 2C87-16(80286 超频版)。

2. 查阅硬件标签:若为实物芯片,检查印字是否模糊(如 “20” 实为 “16” 或 “2C” 实为 “3C”)。

替代方案(若需高频协处理器):

• 80286 系统:最高选择 IIT 2C87-12 或 Weitek 1167-12,避免超过主板设计频率。

• 386 系统:选择 IIT 3C87-20/25 或 Weitek 4167-25,性能与兼容性更优。

总结

      IIT 2C87-20作为型号存在逻辑矛盾,大概率是笔误或混淆所致。若需研究80286 协处理器,建议聚焦2C87-8/10/12 等可信型号;若涉及386 系统,则参考3C87系列。在复古硬件领域,高频型号常因兼容性问题难以验证,需结合主板手册与实测数据谨慎对待。
