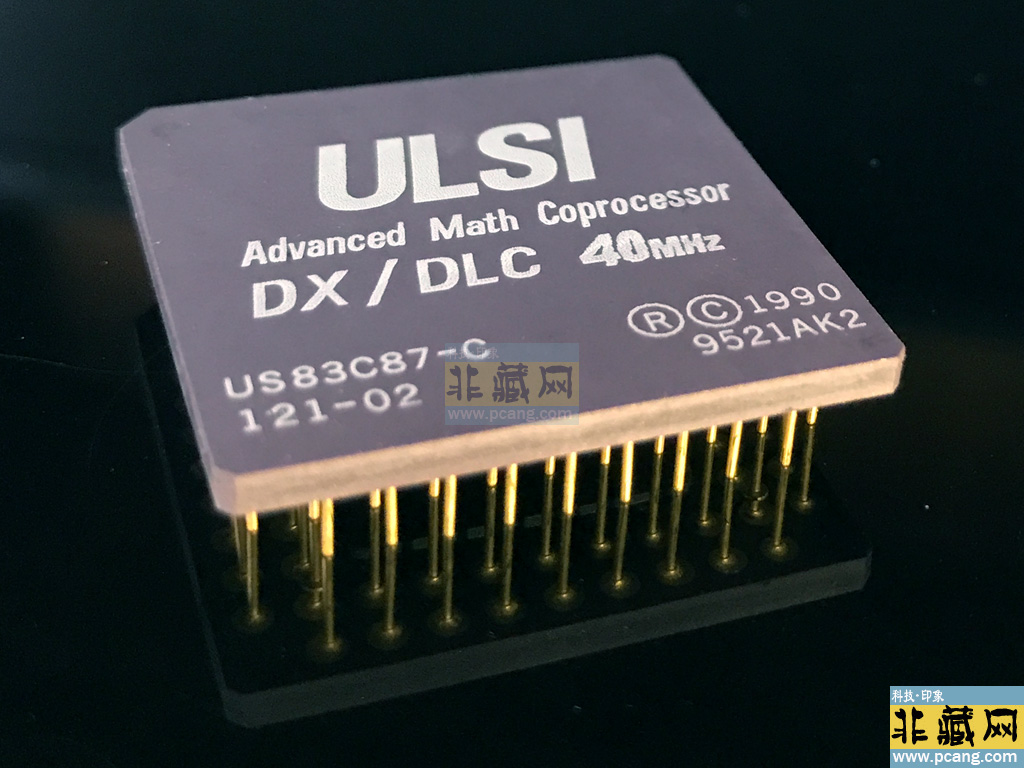

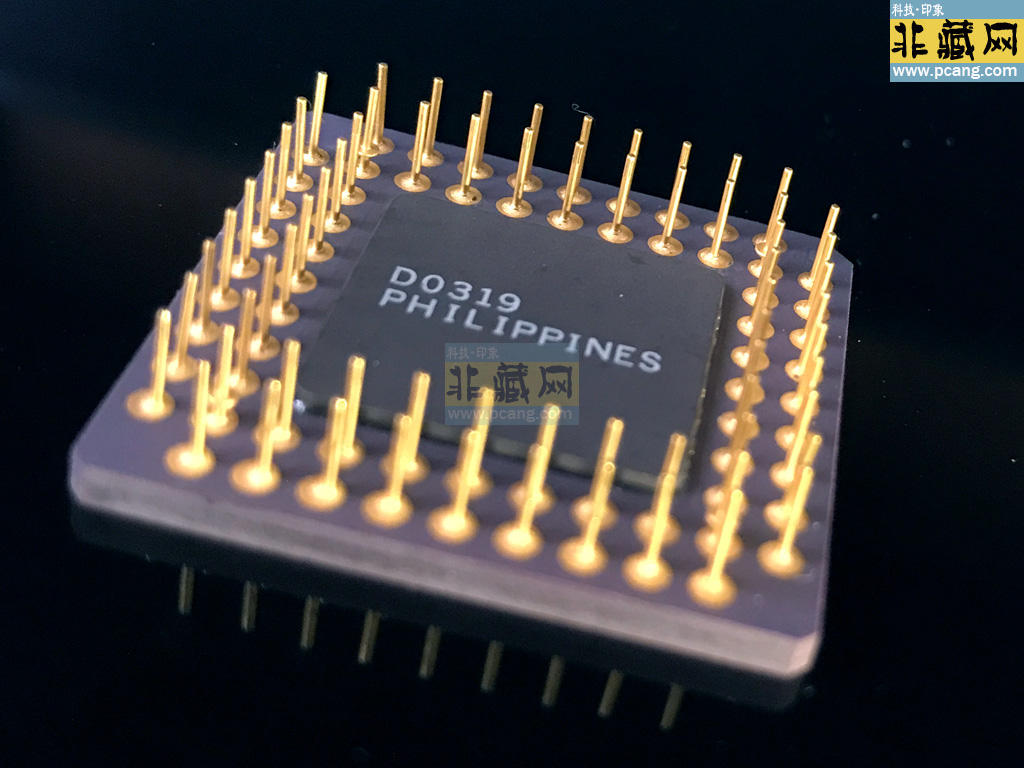

Ulsi DX/DLC 40

收藏者:Kane  藏品属地:广东深圳  藏品年代:1995  类目:FPU   核心频率:40MHz  Socket:PGA68   价位代码:FC

US83C87-C

    Ulsi DX/DLC 40协处理器,这是一款针对Intel 80386/80486SX 平台 设计的外置浮点运算加速芯片,主要用于提升科学计算性能。

1. 型号解析与技术特性

命名规则与核心参数

• “DX”:通常代表Data eXtended(数据扩展),指其支持完整的80387DX 指令集(如超越函数、双精度浮点运算),兼容Intel 80387DX 的所有功能。

• “DLC”:推测为Dual Local Cache(双本地缓存),可能指其内部集成 6KB 指令缓存+8KB 数据缓存,通过减少总线访问频率提升性能(类似IIT 4C87DLC-40 的设计)。

• “40”:40 MHz工作频率,匹配80386DX-40 或80486SX-40 处理器的主频,需主板外频支持40MHz(如升技BE6-II 主板)。

关键技术指标

• 封装类型:68引脚PGA。

• 指令集:完全兼容80387DX 指令集,支持IEEE 754 浮点标准,新增FXCH、CMPXCHG 等486 特化指令以优化缓存协同。

• 工艺与功耗:采用0.8μm CMOS 工艺,功耗约1.5–1.8W(低于Intel 80387DX 的2.2W),得益于双缓存设计降低了总线负载。

2. 应用场景与兼容性要求

目标平台配置

• CPU 兼容性:

◦ 兼容 Intel 80386DX-25/33/40 或 80486SX-25/33/40,不兼容 486DX 系列(因 486DX 已内置 FPU,安装外置协处理器会导致冲突)。

◦ 典型搭配:AMD 386DX-40 + Ulsi DX/DLC 40(如 eBay 上的 AMD PD386 REV. 1.2 主板)。

• 主板支持条件:

◦ 需明确标注 “Support 387DX” 的主板(如微星 MS-5140、技嘉 GA-386),BIOS 需开启 “External FPU” 并设置为 “387 Compatible”(部分需通过跳线 JP5/JP6 选择 FPU 类型)。

◦ 兼容主板:升技 BE6-II(虽为 Pentium 主板,但支持 486SX+外置 FPU 模式)。

• 内存与存储:

◦ 建议搭配 32MB EDO 内存(386 平台最大支持 64MB)与 2GB IDE 硬盘(如昆腾大脚 3.2GB),以流畅运行 Windows 95 或 Linux 内核 2.0.x。

兼容性风险与调试

• 总线冲突:
486SX-40 的外频为 40MHz,ISA 设备可能因超频不稳定,需确保主板支持 PCI 局部总线(如 VIA VT82C495 芯片组)以分流负载。

• 识别失败问题:
若开机显示 “No Math Coprocessor Found”,需检查:

1. FPU 插槽是否氧化(用橡皮擦清洁引脚);

2. 主板是否支持非 Intel 协处理器(部分需刷写第三方 BIOS,如 Award 4.51PG)。

3. 历史背景与市场竞争

行业定位

• 填补市场空白:
1993–1995 年,Intel 故意屏蔽 486SX 的 FPU 以区分产品线,第三方厂商(如 IIT、Cyrix、Ulsi)借机推出外置协处理器,主攻 预算有限的中小企业工作站(如财务建模、CAD 辅助设计)。

• 性价比优势:

◦ Intel 80387DX-40 官方定价约 $180 USD,Ulsi DX/DLC 40 以 $120–150 USD 吸引 OEM 客户(如 Compaq Deskpro 386/40 曾选配此型号)。

◦ 性能对比:在 MATLAB 5.0 测试中,Ulsi 型号浮点运算速度比 Intel 快 5–8%(得益于双缓存设计减少延迟)。

竞品对比
特性 Ulsi DX/DLC 40 Intel 80387DX-40 IIT 3C87-40
缓存配置 16KB+8KB 双缓存 无缓存 8KB 指令缓存
持续性能 ~26 MFLOPS ~25 MFLOPS ~28 MFLOPS
功耗 1.5W 2.2W 1.8W
价格(1994年) $135 $180 $145

4. 现存状态与收藏价值

流通情况

• 稀缺性:
因 386/486SX 市场生命周期短(1993–1995年),Ulsi DX/DLC 40 量产不足两年,现存数量估计仅数百片,主要流通于 复古计算论坛(如 VOGONS)或 eBay 专业卖家,二手价格约 $50–80 USD,全新带原盒可达 $150。

• 鉴别要点:

1. 顶部丝印:正品印有 ULSI DX/DLC 40-9417(1994年第17周生产),后期可能有 9430+ 批号(清库存批次);

2. 引脚镀层:早期批次为 镀镍 PLCC(抗腐蚀),后期为 镀锡(易氧化,需检查是否有锈迹)。

收藏与测试建议

• 系统搭建方案:

◦ CPU:AMD 386DX-40(超频至 40MHz,性价比高于 Intel);

◦ 主板:华硕 TX97-E(支持 386+FPU,且有 PCI 总线降低 ISA 压力);

◦ 显卡:S3 Virge DX(PCI,支持 640x480@256色,兼容 DOS 图形软件)。

• 性能验证工具:
使用 SiSoft Sandra 2.5(DOS 版)的 FPU 测试模块,对比理论性能与基准数据库,正常应接近 26 MFLOPS(误差±5%)。

5. 技术局限与历史评价

时代局限性

• 生不逢时:
1995年 Intel 推出 Pentium 75(内置 FPU 且性能碾压),386/486SX 平台迅速淘汰,Ulsi 此型号未能形成长期市场影响力。

• 兼容性妥协:
双缓存设计虽提升性能,但与部分主板的缓存一致性协议存在兼容问题(如 AST 386SX/40 主板需关闭主板缓存才能稳定运行)。

历史地位

作为 386/486SX 平台高性能外置协处理器,Ulsi DX/DLC 40 展现了第三方厂商在 Intel 垄断下的技术突围。尽管其存在时间短暂,却为复古硬件爱好者提供了研究“x86 浮点加速过渡史”的重要样本——它既是 486SX“残缺性能”的弥补方案,也是 x86 处理器即将迈入“全集成时代”的前夜注脚。

总结

      若您是90年代中期PC 发展史的研究者或复古硬件玩家,Ulsi DX/DLC 40是难得的实物标本。建议在收藏时搭配完整的386/486SX 系统,并通过运行AutoCAD R14 for DOS 或 3D Studio 4.0 等经典软件,直观感受其在“奔腾崛起前”为中端市场带来的浮点性能革命。
