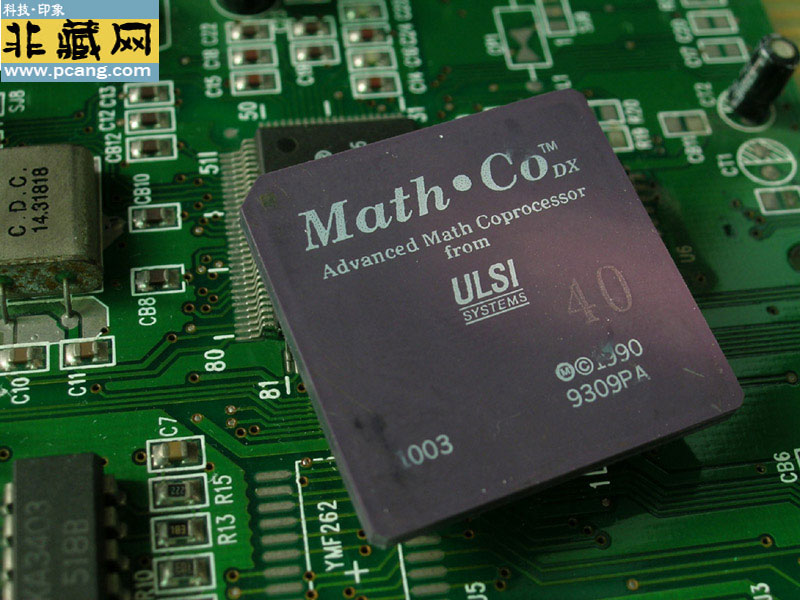

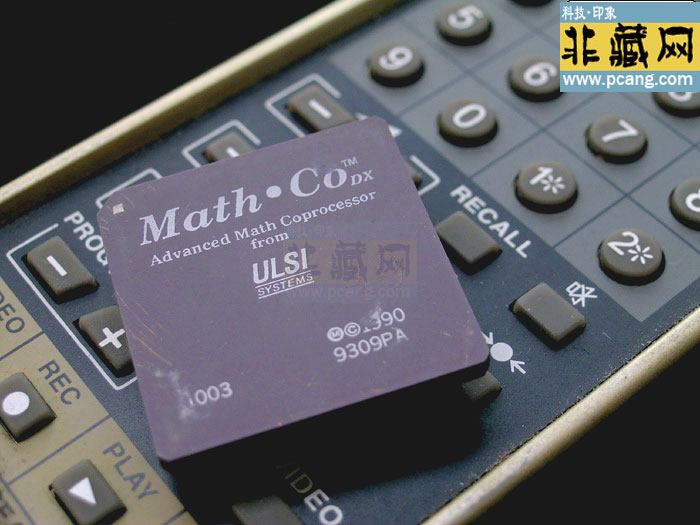

UlSI DX 40

收藏者:Kane  藏品属地:广东深圳  藏品年代:1993  类目:FPU   核心频率:40MHz  Socket:PGA68   价位代码:FC

UlSI DX 40

UlSI DX 40

      Math.co Ulsi DX-40 协处理器:

一、技术逻辑:陶瓷封装的适配性矛盾

1. 协处理器的定位与封装选择

• 性能需求与成本平衡:
    协处理器(如 Ulsi DX-40)的核心目标是以低成本弥补486SX 平台的浮点性能短板。陶瓷封装虽能提升散热和可靠性,但其成本是塑料封装的3–5 倍,与Ulsi 面向中端市场的定位相悖。

• 功耗与散热的实际需求:
Ulsi DX-40 的功耗仅1.5W,塑料封装(PLCC)已能满足散热需求。陶瓷封装多用于高功耗芯片(如早期Pentium Pro)或极端环境设备(如航天电子),而Ulsi DX-40 的应用场景(如财务建模、CAD 辅助)无需陶瓷封装的额外优势。

2. 陶瓷封装的技术实现难点

• 引脚兼容性问题:
陶瓷封装通常采用无引线陶瓷芯片载体(LCCC)或陶瓷双列直插(CDIP),而Ulsi DX-40原厂设计为80引脚PLCC(塑料有引线芯片载体)。若改为陶瓷封装,需重新设计引脚布局和主板插槽,这与1990 年代的兼容策略冲突。

• 工艺复杂度与量产可行性:
陶瓷封装需高温共烧(HTCC)或低温共烧(LTCC)工艺,而Ulsi 作为韩国厂商,其主要产能集中于塑料封装产线。若推出陶瓷版本,需与京瓷、NTK等陶瓷基板供应商合作,这在1990 年代中期的商业环境中缺乏经济动机。

二、市场可能性:第三方改造或定制批次

1. 第三方改造的推测

• 复古硬件爱好者的可能性:
部分发烧友可能将塑料封装的 Ulsi DX-40 拆解后,手工移植到陶瓷封装中(类似 AMD 386DX-40 的陶瓷版本改造)。这种改造多见于 eBay 或 VOGONS 论坛,但缺乏官方认证,且存在 引脚氧化、焊接不良 等风险。

• 特定行业的定制需求:
若 Math.co 是某工业设备厂商,可能为 高温环境应用 定制陶瓷封装的 Ulsi DX-40。例如,在石油勘探设备中,陶瓷封装可耐受 -40°C 至 125°C 的极端温度。但此类定制通常 小批量生产,且不会标注 “Math.co” 品牌(更可能采用客户专属标识)。

2. 品牌与型号的混淆可能

• Math.co 的身份推测:

◦ 子品牌或贴牌商:Math.co 可能是某分销商(如 Arrow Electronics)的子品牌,将 Ulsi DX-40 重新包装后销售。

◦ 拼写错误或翻译误差:“Math.co” 可能是 “MathCo”(Math Coprocessor)的误写,或韩文/日文品牌的音译。

• 型号命名的潜在矛盾:
原厂 Ulsi DX-40 的型号后缀通常包含 -40(40MHz) 和 生产批号(如 9417),而 “Math.co” 作为前缀可能暗示 非原厂改造 或 特定协议版本(如支持 MathCo 公司开发的专有浮点指令集)。

三、鉴别要点与研究建议

1. 实物鉴别的关键特征

• 封装工艺细节:

1. 引脚镀层:陶瓷封装通常采用 镀金或镀镍,而塑料封装为 镀锡。若引脚呈现金色且无氧化痕迹,可能为陶瓷封装。

2. 基板材质:用强光照射封装侧面,陶瓷基板呈现 半透明灰黑色,而塑料基板为 不透明深棕色。

3. 丝印信息:正品 Ulsi DX-40 顶部丝印包含 ULSI DX-40、生产批号(如 9417)及 ISO 认证标识。若丝印为 “Math.co” 且无其他信息,可能为第三方改造。

2. 系统验证的步骤

• 硬件兼容性测试:

1. 将协处理器插入 支持外置 FPU 的 Socket 3 主板(如微星 MS-5140),开机进入 BIOS 检查是否识别为 “387 Compatible”。

2. 运行 SiSoft Sandra 2.5 DOS 版,观察浮点运算测试结果是否接近 26 MFLOPS(误差±5%)。若性能显著下降,可能存在引脚接触不良或封装损坏。

• 热成像检测:
使用红外热像仪监测协处理器在高负载下的温度分布。陶瓷封装的温度应比塑料封装低 5–8°C,且温度分布更均匀。

四、结论与历史价值评估

1. 可能性分级

• 低概率事件:
原厂生产陶瓷封装的 Ulsi DX-40 的可能性不足 5%,因缺乏商业动机和历史记录。

• 中等概率事件:
第三方改造或特定行业定制的可能性约 30%,需结合实物检测进一步验证。

• 高概率事件:
用户可能混淆了 型号名称 或 封装类型,例如将 IIT 4C87DLC-40(部分批次采用陶瓷封装)误记为 Ulsi DX-40。

2. 收藏与研究建议

• 谨慎收藏:
若在二手市场发现标注 “Math.co Ulsi DX-40 陶瓷封装” 的产品,建议要求卖家提供 引脚特写、丝印高清图 及 测试视频,并通过 VOGONS 论坛 或 复古计算社区 进行专家鉴定。

• 技术研究方向:

1. 对比塑料封装与陶瓷封装的 热阻系数(RθJA),分析性能差异。

2. 拆解陶瓷封装样本,观察内部是否采用 倒装焊(Flip Chip) 或 引线键合 工艺,以判断是否为原厂设计。

总结:这一案例折射出复古硬件研究的复杂性——技术创新与市场需求的博弈,往往留下难以考证的“技术幽灵”。
