Nvidia作为全球领先的GPU研发企业，创立于1993年1月，秉承每半年到一年就推出一代高端芯片的理念，已经推出了二十多代产品，给玩家带来了很多优秀
的产品。
Nvidia并不是第一个推出多核心显卡的厂家，但是其推出的多核心显卡众多，极具特色，是最具收藏价值的系列，现在就对其发展过程中推出的多核心显卡做一个简要的概述。
要说Nvidia的多核心显卡，就不得不说3DFX，Nvidia收购了3DFX以后，也吸取了其多核心显卡的核心技术，诞生了Nvidia SLI的技术，nVIDIA的SLI技术与早先3dfx的SLI虽然缩写相同，其实已经是全新的技术，不但工作原理不同，甚至名称都不相同，3dfx的SLI(Scan
Line interleave，双扫描线交错技术)是将画面分为一条条扫描帧线(Scanline)，两块显卡对奇数帧线和偶数帧线分别渲染，然后将同时渲染完毕的帧线进行合并后写入到帧缓冲中，接下来显示器就可以显示出一幅完整的画面。而nVIDIA的SLI则有两种渲染模式：分割帧渲染模式(Scissor
Frame Rendering，SFR)和交替帧渲染模式(Alternate Frame Rendering，AFR)，分割帧渲染模式是将每帧画面划分为上下两个部分，主显卡完成上部分画面渲染，副显卡则完成下半部分的画面渲染，然后副显卡将渲染完毕的画面传输给主显卡，主显卡再将它与自己渲染的上半部分画面合成为一幅完整的画面；而交替帧渲染模式则是一块显卡负责渲染奇数帧画面，而另外一块显卡则负责渲染偶数帧画面，二者交替渲染，在这种模式下，两块显卡实际上都是渲染的完整的画面，此时并不需要连接显示器的主显卡做画面合成工作。
NVIDIA SLI的硬件支持

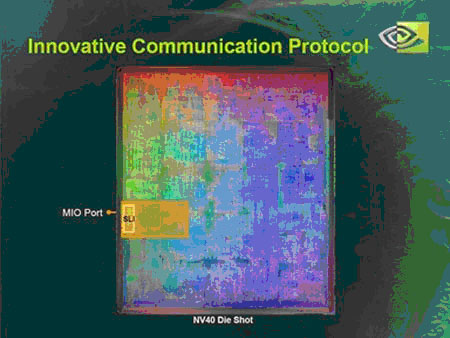

MIO Port图形合成引擎
众所周知，PCI-E接口的GeForce6系列是NVIDIA第一代支持SLI技术的显卡，说到这里，我们不得不称赞NVIDIA的远见卓识。早在GeForce6系列GPU设计之初，NVIDIA便考虑到了SLI的需要，在GPU内部集成了一个名为“MIO
Port”的图形合成引擎，专门负责两块显卡之间的数据交换及图像合成。虽然在当时PCI-E还遥不可及，但是这一极具前瞻性的设计为NVIDIA如今在双卡互连领域内取得的成功奠定了坚实的基础。
正是基于SLI技术，nvidia的多核心显卡拉开了序幕，
Nvidia
多核心显卡分为几类，第一类是公版双核心显卡，第二类是非公版多核心显卡，值得称赞的是，Nvidia芯片的第一张多核心显卡并不是公版作品，而是非公版的显卡，技嘉的3D1
双核心6600GT显卡，可以说这个卡是Nvidia的第一张双核心显卡，开创了双核显卡的先河。
说明：以下显卡是经过发布，并公布实物图的显卡，部分显卡并未正式上市。不包含专业芯片的产品。

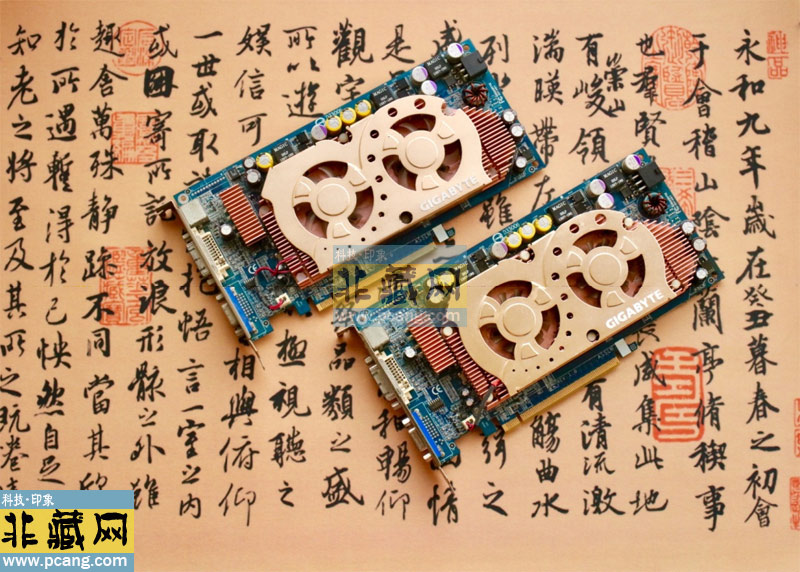

1、 技嘉3D1 6600GT 双核心
3D1配备了16颗GDDR3显存，总容量为256MB，相当于两块128MB、128Bit的6600GT
PCI-E显卡组成了“双通道”，等效于256Bit。而且从PCB的布局来看，技嘉3D1上的元件也都是成对的。3D1使用了GDDR3三星1.6ns显存颗粒，核心及显存频率达到了500MHz/1120MHz。性能碾压当年旗舰的6800Ultra和ATI
X850 XTPE。技嘉3D1并不能在所有的SLI主板上使用，只能在技嘉专为这款产品推出的主板“技嘉GA-K8NXP-SLI”上使用。显卡将具有16条Line的PCI-E
16X接口一分为二，两个核心各占8X，分给每个核心的带宽是完全相同的。
此卡在当年是明星产品，以双核之力，压迫N和A的旗舰，且价格更低，所以受到很多玩家的追捧，数量并不稀缺。
销售情况：正式上市销售
当年售价：显卡加K8NXP-SLi一起4399元，显卡约3000元
稀有程度：★★
收藏价值：★★★ |
